電流型信號本盾上就優于那些電壓型信號，因為電壓是電子通量的累積，因此在時間上遠遠慢于所涉及的控制機制。在20世紀80年代初期的開關電源設計中，采用電流模式控制的觀點孕育了一次新潮流。在這種控制模式中，開關功率轉換器的反饋回路使用磁源電流的均值或峰值。但是，電流回路的增加模糊了傳統回路增益的概念，這是因為多條回路的存在使得主回路的確定比較困難。除了在回路的界定上引入一定困難外， 在電流模式控制技術上也開辟了一些全新的分析領域。在本節和后續兒節中，我們對此項技術展開深入研究。我們使用峰值電流來再次說明CCM和DCM的工作原理。采用均值電流描述的電流模式控制因其數學上的復雜性，將其留在一個單獨章節中講述。首先，讓我們看一下電流模式控制的一般特性，顯然，兩者之間存在的唯一且關鍵性的差別就是生成參考斜坡信號的方式。從供電沒備的角度來看，電壓模式控制下的斜坡信號來自于系統外部，反之，電流模式控制下的斜坡信號來自于系統內部。但是，這種淺顯的看法未能值電流模式控制的優秀本質。直是如何敏感f我們非常明明確地需要進 步研究這項技術的于斜坡信號的。

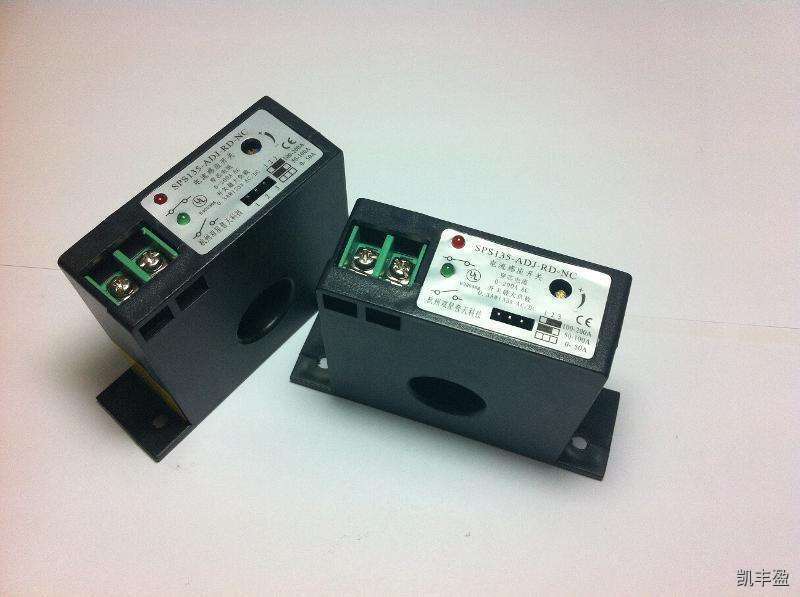

瞬時開關電流為電流變壓器所感知，該變壓器同時起到了隔離和按比例縮放電流的作用。開關在時鐘信號的邊沿導通。當所感知的電流以電壓形式截止于誤差電壓V。開關截止。

當轉換器受到一個階躍負載干擾時， 通過著眼于瞬態響應來進一步欣賞 電流橫式控制的優越性能。感應信號有個斜向升高的部分。 這個部分的產生是帶有鐵心的磁性設備造成的。當磁性設備受到伏秒(通量)驅動時，產生個電流。該電流與時間的比可以所我們誰性設備的電流變化率不是與輸入就是與輸出同相，然后將電壓變化映射到誤差電壓中。而這些事件的發生以圖形的方式顯示階躍負載怎樣引發這恰恰就是電流模式控制的標志。
